Módulo LED IconLED x6-10
El módulo LED IconLED X6-10 de Modular Signs está diseñado específicamente para letras corpóreas y plafones con muy poca profundidad, ofreciendo una iluminación homogénea desde tan solo 25 mm.
Este módulo compacto incorpora 1 LED SMD de alto rendimiento PHILIPS LumiLEDS, con una eficiencia luminosa de hasta 170 lm/W y un ángulo de apertura de 180º gracias a su lente óptica integrada.
Su protección IP66 lo habilita para ser utilizado tanto en interiores como en exteriores, dentro de un rótulo, y todo ello operando con una alimentación de 12 VDC.
Su instalación es rápida mediante cinta de doble cara o tornillos.
Disponible en color blanco frío 6500K.
Disponible en formato caja de 40 módulos.
Hasta 5 años de garantía vinculada al uso de fuentes de alimentación de Modular Signs.
Asesoramiento
Equipo de expertos del sector siempre dispuestos a asesorarte
Calidad y garantía
Garantías y certificaciones de los productos de Modular Signs
Personalización
Capacidad de fabricación a medida dependiendo del proyecto
Variedad
Amplia gama de productos para profesionales de la rotulación
¿Tienes dudas sobre este producto?
Nuestros expertos te lo solucionan
Descripción
El módulo IconLED X6-10 es un módulo LED de alto rendimiento que ha sido concebido para iluminar con precisión y uniformidad aquellas aplicaciones donde el espacio para la iluminación es limitado.
Su diseño compacto, que integra 1 LED PHILIPS LumiLEDS, permite conseguir resultados visuales potentes y consistentes incluso en rótulos o letras corpóreas de muy baja profundidad.
Este módulo es la solución perfecta para proyectos en los que se requiere una iluminación de alto rendimiento a la vez que se mantiene un consumo energético reducido.
Aplicaciones recomendadas
Letras iluminadas: Adecuado para letras corpóreas de cualquier tamaño con baja profundidad.
Plafones luminosos: Ideal para plafones en aplicaciones con limitaciones de espacio.
Rótulos interiores y exteriores: Funciona de manera óptima tanto en condiciones de interior como en entornos expuestos a condiciones climáticas exigentes.
Características técnicas
| Característica | Detalle |
|---|---|
| Tecnología LED | 1 LED PHILIPS LumiLEDS |
| Potencia | 0,36 W por módulo |
| Flujo luminoso | 61 lm por módulo |
| Eficiencia energética | 170 lm/W |
| Tensión de alimentación | 12 VDC |
| Ángulo de emisión | 180º con lente integrada |
| IRC | >80 |
| Protección | IP66 (uso en interior y exterior) |
| Material | Plástico inyectado con disipador térmico de aluminio en la base |

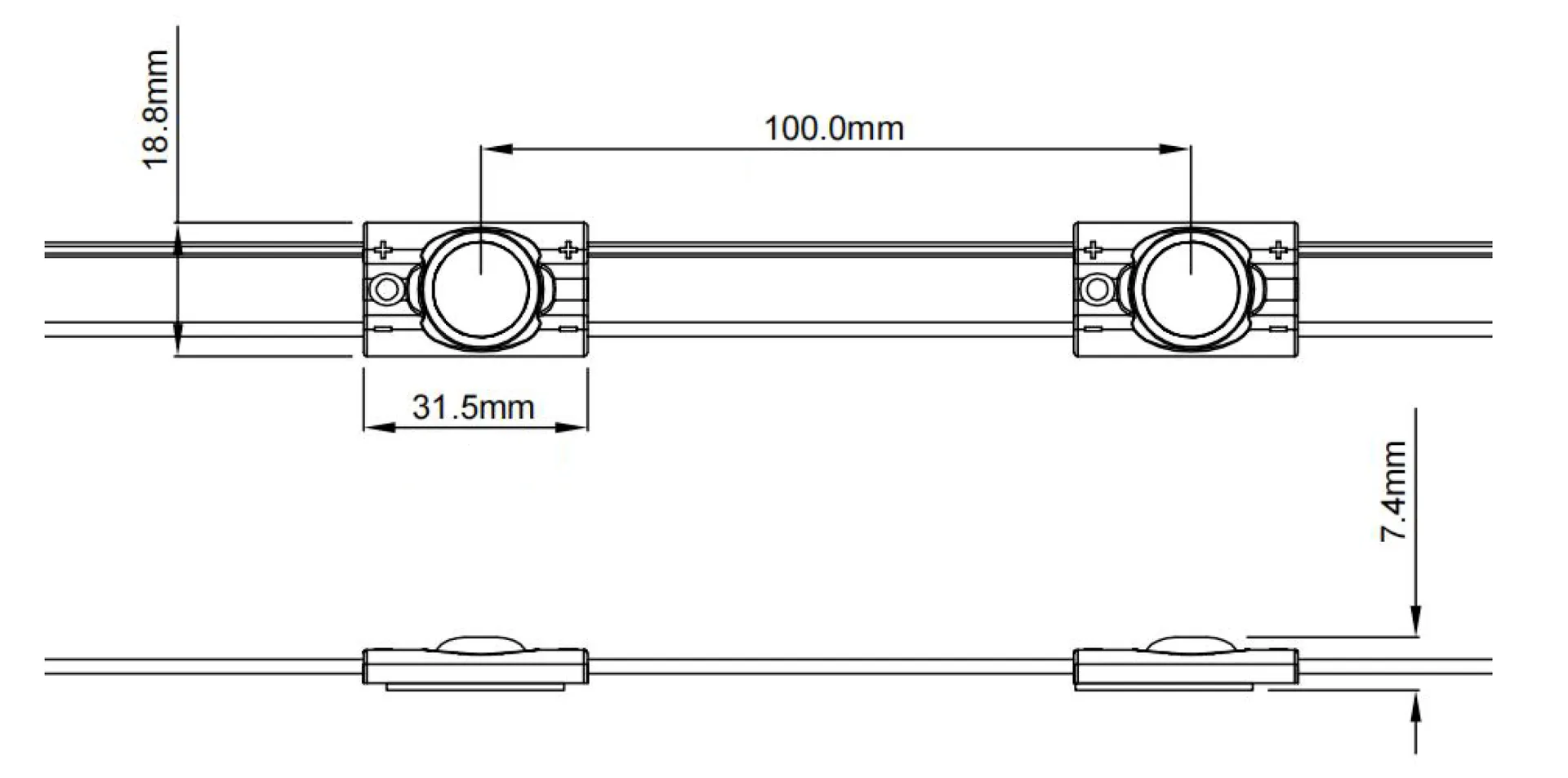

| Dimensiones | 31,5 x 18,8 x 7,4 mm |
| Fijación | Adhesivo de doble cara y atornillada |
| Temperatura de funcionamiento | -40°C a +50°C |
| Color disponible | Blanco 6500K |
| Unidad de venta | Caja de 40 unidades |
| Cortable | Sí, se puede cortar módulo a módulo |
| Módulos por metro lineal | 10 módulos (con separación de 100 mm) |
| Conexión en serie | Hasta 40 módulos por rama |
| Certificaciones | CE, RoHS, LM79, LM80 |
| Garantía | 5 años (con fuentes Meanwell de Modular Signs) |
Recomendaciones de instalación
Para alcanzar una iluminación eficiente y uniforme se recomienda seguir estas orientaciones según la profundidad del rótulo o plafón:
| Profundidad | Módulos por m² |
|---|---|
| > 25 mm | 340 mod/m² |
| > 30 mm | 228 mod/m² |
| > 40 mm | 130 mod/m² |
| > 50 mm | 66 mod/m² |
| > 65 mm | 57 mod/m² |
| > 80 mm | 50 mod/m² |
Para una adecuada disipación térmica, es imprescindible instalar los módulos sobre superficies conductoras (como el aluminio).
Se desaconseja su montaje en materiales aislantes como la madera, ya que esto podría afectar la temperatura de funcionamiento y anular la garantía.
Además, se recomienda evitar el uso de juntas vulcanizadas o adhesivos a base de solventes que puedan dañar los componentes LED.
Compatibilidad y alimentación
Fuentes de alimentación: El módulo es compatible con fuentes de alimentación Meanwell distribuidas por Modular Signs, requisito indispensable para mantener la garantía.
Longitud del cable: Se recomienda que la distancia entre la fuente y el primer módulo no supere los 2 metros.
Conexiones: Para asegurar la estanqueidad, se aconseja el uso de conectores estancos 3M o, alternativamente, fundas termorretráctiles.
El módulo LED IconLED X6-10 es una solución de iluminación muy compacta, robusta y de bajo consumo, pensada para satisfacer las exigencias de profesionales en el ámbito de la rotulación.
Su diseño, junto con una eficiencia energética superior y una alta capacidad de adaptación a espacios reducidos, lo convierten en la opción óptima para garantizar proyectos de iluminación de alta calidad.
Características Técnicas
| Color | Blanco frío 6500k |
|---|---|
| Aplicaciones | Letras de poca Profundidad ,Plafones |
| Instalación | Exterior ,Interiores |
| Protección | IP 66 |
| Montaje | Fondo del Rótulo |
| Profundidad Óptima | 25 mm a 90 mm |
| Tipo de LED y Color | LED SMD 2835 monocolor PHILIPS LumiLeds |
| Materiales | Base de Aluminio ,Inyección ABS |
| Voltaje | 12V DC |
| Consumo | 0.36w/módulo |
| Flujo luminoso | 61 lm / módulo |
| Módulos por metro | 10 módulos |
| Distancia entre LED | 100 mm entre centros LED |
| Ángulo de Visión | 180º grados ,Con lente |
| Longitud de Corte | Cortable cada módulo |
| Driver | No |
| Disipador Térmico | No |
| Fijación | Cinta doble cara ,Fijación con tornillos |
| Medida | 31,5 mm x 18,8 mm x 7,4 mm |
| Ud. Venta | Caja 40 unidades |
| Temperatura de Trabajo | -25°C a +60°C |
| Conexión | Longitud máxima en serie 40 módulos |
| Garantía | Garantía de 5 años |
| Certificaciones | CE ,RoHs |
