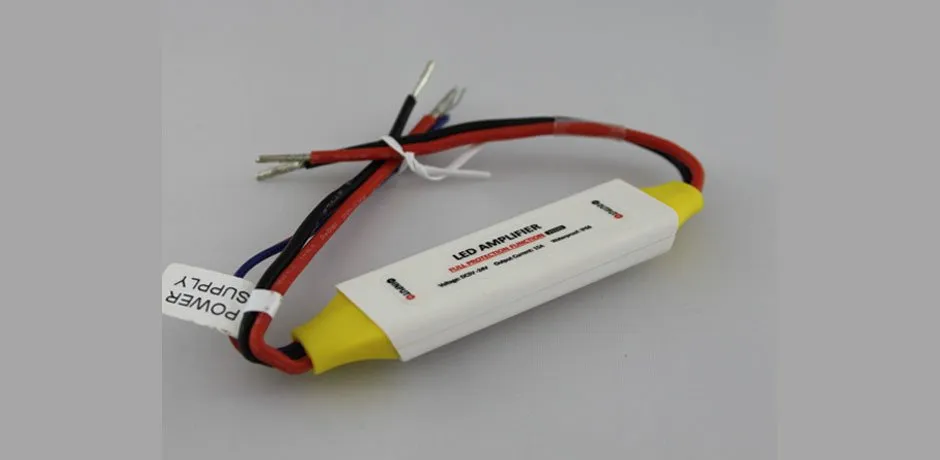

Amplificador LED RGB IconLED para sistemas LED 5-24 V DC

Amplificador de Señal para LED RGB de 5 a 24 VDC con Protección IP68

Optimiza el rendimiento de tus sistemas de iluminación LED RGB con este robusto y eficiente amplificador de señal. Diseñado para operar en un rango de tensiones de 5 a 24 VDC, este amplificador asegura una señal potente y consistente, ideal para proyectos de iluminación de alta demanda.

Características Principales:

• Alta Capacidad de Potencia: Soporta las siguientes potencias de LED según la tensión:
  • 5 V DC: hasta 75 W
  • 12 V DC: hasta 180 W
  • 24 V DC: hasta 360 W
• Eficiencia: Con una eficiencia superior al 97%, este amplificador optimiza el uso energético.
• Protección IP68: Resistente al polvo y al agua, adecuado para entornos exigentes y aplicaciones tanto interiores como exteriores.
• Compatibilidad de tensión: La tensión de trabajo del amplificador debe coincidir con la del variador o programador al cual esté asociado para asegurar una operación correcta y segura.

Especificaciones Técnicas:

• Tensión de Trabajo: 5-24 VDC
• Corriente de Salida: 3×5 A
• Eficiencia: >97%
• Tolerancia de Tensión de Entrada: +/- 3V
• Protección: Contra conexión incorrecta, sobretensión y cortocircuito
• Temperatura de Trabajo: -30ºC a +80ºC
• Certificaciones: CE y RoHS

Conexiones:

• • Entrada de Potencia: Cable AWG16 rojo/negro
  • Entrada de Señal LED: Cable AWG22 rojo/azul
  • Salida a LED: Cable AWG18 plano

Dimensiones y Peso:

• • Medidas: 87 x 21 x 8,5 mm
  • Longitud del Cable: 120 mm
  • Peso: 25 g

Funciones del Amplificador RGB:

1. Alimentación: El amplificador puede trabajar entre 6 VDC y 24 VDC. Conectar el cable rojo al positivo de la fuente y el negro al negativo, asegurando que el voltaje es el mismo que el de los LED.
2. Entrada de Señal LED: Conectar el amplificador a la señal LED a amplificar. El cable rojo debe conectarse al cable rojo del LED y el cable azul al negativo.
3. Salida a LED: Conectar al sistema LED. El cable rojo del amplificador debe conectarse al positivo de los LED y el negro al negativo. El amplificador incluye protección contra sobrecargas y cortocircuitos.
4. Indicador de Estado: Luces indicadoras muestran el estado del amplificador:
   • Azul: funcionamiento normal
   • Parpadeo rojo: sobrecarga o cortocircuito
   • Parpadeo amarillo: sobrecalentamiento

Instalación del Amplificador LED RGB:

1. Cableado
Conectar la alimentación, entrada de LED y salida de LED. Verificar que los cables están correctamente conectados sin cortocircuito antes de conectar a la corriente.

2. Rango de tensión
El amplificador puede trabajar entre 6 VDC y 24 VDC, pero el voltaje debe ser el mismo tanto en los LED que aportan la señal, la fuente de alimentación y los LED a alimentar. El amplificador no puede trabajar con diferentes voltajes de entrada y salida.

3. Protección
El amplificador está protegido contra cortocircuitos, sobretensiones y calentamiento. El indicador parpadeará cuando se encuentre en algunos de estos casos.
El amplificador recupera el funcionamiento automáticamente cuando la causa desaparece.
