Name: Módulo LED IconLED x6-30
Brand: IconLED
SKU: 9926
Availability: InStock

Descripción

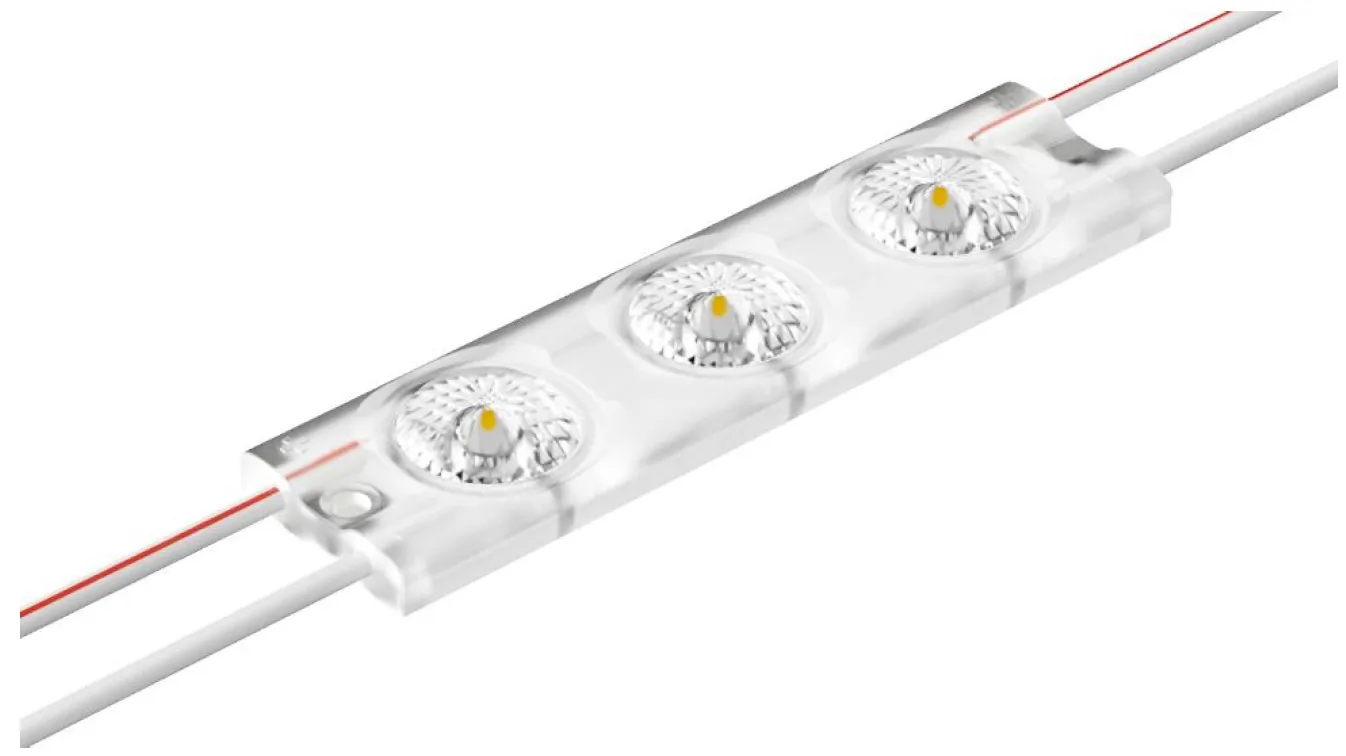

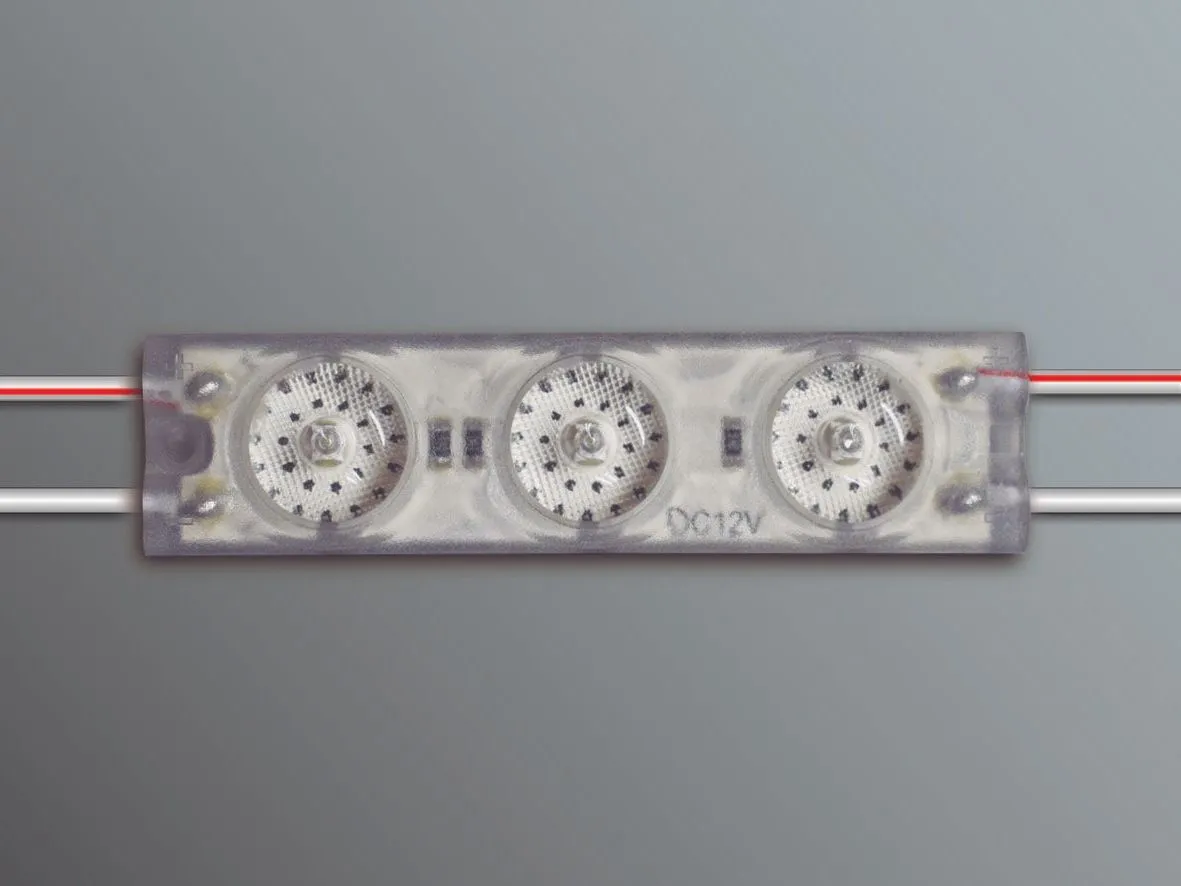

El módulo LED IconLED X6-30 es el más potente de la gama X6 de Modular Signs.

Incorpora 3 LED PHILIPS LumiLEDS por unidad y ha sido diseñado para iluminar rótulos y letras corpóreas de profundidad muy baja, con un rendimiento excepcional desde solo 40 mm hasta 150 mm de fondo.

Con una eficiencia energética de 170 lm/W y un flujo luminoso de 184 lúmenes por módulo, este módulo permite iluminar superficies complejas con una intensidad uniforme y bajo consumo.

Gracias a su IP66, puede instalarse en interiores o exteriores, y es compatible con sistemas de fijación mediante adhesivo de doble cara o tornillos.

Está disponible en blanco frío (6500K) y blanco neutro (4000K) y se comercializa en cajas de 20 unidades.

Características técnicas

Característica	Detalle
LED integrado	3 LEDs PHILIPS LumiLEDS
Flujo luminoso	184 lm / módulo
Potencia consumida	1,08 W / módulo
Eficiencia luminosa	170 lm/W
Tensión nominal	12 VDC
Ángulo de apertura	180º (con lente óptica)
Índice de reproducción cromática (IRC)	>80
Material del cuerpo	ABS inyectado
Disipador térmico	No integrado
Dimensiones	75 x 18,8 x 7,4 mm
Fijación	Cinta de doble cara / Tornillos
Protección ambiental	IP66 (interior/exterior)
Temperatura de funcionamiento	-25 ºC a +60 ºC
Colores disponibles	Blanco neutro 4000K / Blanco frío 6500K
Módulos por metro	5,7 módulos (espaciado 175 mm)
Conexión máxima por rama	20 módulos en serie
Unidad de venta	Caja de 20 módulos
Cortable	Sí, cada módulo
Certificaciones	CE, RoHS, LM79, LM80
Garantía	5 años (con fuentes Meanwell de Modular Signs)

Recomendaciones de instalación

Profundidad (mm)	Módulos/m²
> 40 mm	80 mod/m²
> 50 mm	44 mod/m²
> 60 mm	38 mod/m²
> 70 mm	38 mod/m²
> 90 mm	33 mod/m²
> 110 mm	26 mod/m²
> 130 mm	23 mod/m²

Para garantizar una correcta disipación del calor, los módulos deben instalarse sobre superficies conductoras, como el aluminio. La instalación directa sobre madera u otros materiales no conductores podría generar sobrecalentamientos y anular la garantía.

Se desaconseja el uso de colas con base disolvente o juntas de estanqueidad vulcanizadas, ya que pueden afectar químicamente al LED. Ante cualquier duda, se recomienda contactar con el fabricante.

Compatibilidad y conexión

Alimentación: 12 VDC
Conexión en serie: hasta 20 módulos por rama
Distancia máxima entre fuente y primer módulo: 2 metros
Accesorios recomendados: conectores estancos 3M o fundas termorretráctiles
Fuentes recomendadas: uso obligatorio de fuentes Meanwell distribuidas por Modular Signs para mantener la garantía

Características Técnicas

Color	Blanco frío 6500k , Blanco neutro 4000k
Aplicaciones	Letras de poca Profundidad , Plafones
Instalación	Exterior , Interiores
Protección	IP 66
Montaje	Fondo del Rótulo
Profundidad Óptima	40 mm a 150 mm
Tipo de LED y Color	LED SMD 2835 monocolor PHILIPS LumiLeds
Materiales	Base de Aluminio , Inyección ABS
Voltaje	12V DC
Consumo	1.08w/módulo
Flujo luminoso	184 lm / módulo
Módulos por metro	5,7 módulos
Distancia entre LED	184 mm entre centros LED
Ángulo de Visión	180º grados , Con lente
Longitud de Corte	Cortable cada módulo
Driver	No
Disipador Térmico	No
Fijación	Cinta doble cara , Fijación con tornillos
Medida	75 mm x 18,8 mm x 7,4 mm
Ud. Venta	Caja 20 unidades
Temperatura de Trabajo	-25°C a +60°C
Conexión	Longitud máxima en serie 20 módulos
Garantía	Garantía de 5 años
Certificaciones	CE , RoHs
